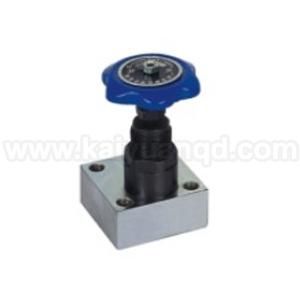

高压截止阀液压高压截止阀

YJF-L10H YJF-L15H YJF-L20H YJF-L25H YJF-L32H

马上询价

高压截止阀液压高压截止阀详细介绍

一、简介
JZF或YJF系列高压截止阀是专为液压系统设计制造的，其阀芯为液压平衡式，开启力小、密封可靠，体积小，制造简单，本产品有管式、法兰式、板式等连接形式，广泛使用于液压系统管路，集成油路，可代替HIRISEV AL VEIND USTRYCLTD等公司液压用截止阀。

二、型号说明

三、外形尺寸

型号	H开	h1	L	D	A	M	重量(kg)
YJF-L10H	162.5	74	90	φ65	50×50	M18×1.5	2.0
YJF-L15H	181.5	82	90	φ90	54×54	M22×1.5	2.5
YJF-L20H	202	100	120	φ125	58×58	M27×2	4.0
YJF-L25H	220	93	135	φ125	68×68	M33×2	6.5
YJF-L32H	241	113	150	φ160	76×76	M42×2	11.0

型号	H开	h1	L	L1	d1	d	D	A	重量(kg)
YJF-F10H	162.5	74	120	10	φ12.5	φ18.5	φ65	50×50	3.5
YJF-F15H	181.5	82	132	11	φ16	φ22.5	φ90	54×54	3.6
YJF-F20H	202	100	140	12	φ20	φ28.5	φ125	58×58	4.2
YJF-F25H	220	93	185	13	φ25	φ34.5	φ125	68×68	8.9
YJF-F32H	241	113	204	16	φ32	φ43	φ160	76×76	11.8
YJF-F40H	280	120	230	18	φ38	φ51	φ160	90×90	12.8
YJF-F50H	318.5	138	245	20	φ48	φ61	φ200	100×100	15.5

型号	H开	L	D	h	A	A1	B	B1	C	C1	φ	d	M	重量(kg)
YJF-B10H	142.5	106.5	φ65	40	80	70	65	50	18.5	46.5	φ22	φ10	M110	2.3
YJF-B20H	197	130	φ125	70	113	97	81	65	22.2	68.2	φ35	φ20	M16	5.5
YJF-B25H	225	135	φ125	75	117	112	85	85	24	72	φ30	φ25	M16	6.5
YJF-B32H	246	160	φ160	80	127	127	92	92	20.6	71.4	φ45	φ30	M20	9.2
