4V410-15 4V420-15 4V430C-15 4V430E-15 4V430P-15

马上询价

4V410-15 4V420-15 4V430C-15 4V430E-15 4V430P-15 详细介绍

规格

项目型号	4V410-15	4V420-15	4V430C-15	4V430E-15	4V430P-15
工作介质	经40微米滤网过滤的空气
动作方式	内部先导式
位置数	五口二位（5/2way）		五口三位（5/3way）
有效截面积	50mm2 (Cv=2.79)		30mm2(Cv=1.68)
接管口径	进气（In）＝出气（Out）=排气(Exhaust)＝PT1/2
润滑	不需要
使用压力	1.5~8.0Kgf/cm2(21~114Psi)
最大耐压力	12.0Kgf/cm2(170.6Psi)
工作温度	-5~60℃(-41~140ㄈ)
电压范围	-15%~+10%
耗电量	AC220V: 2VA . AC110V: 2.5VA DC24V: 3W . DC12V: 2.5W
绝缘性	F级
保护等级	IP65( DIN40050)
接电方式	端子式
最高动作频率	每秒三次（3cucle/sec)
最短励磁时间	0.05秒(Sec)
标准电压	DC12V DC24V AC24V AC36V AC110V AC220V AC380V

订购码Ordering Code

4 V 4 10 — 06 — AC110V

↑ ↑ ↑ ↑ ↑
① ② ③ ④ ⑤

①规格代号Specifications code	4V:五口二(三)位电磁阀
②系列代号Series code	4:400系列 4:400 Series
③线圈及位数Coil and Median	10:单头双位置Single-head Double-position , 20:双头双位置Double-head Double-position , 30C:双头三位置封闭型Double-head Three-position Close Type , 30E:双头三位置排气型Double-head Three-position Exhaust Type , 30P:双头三位置压力型Double-head Three-positionExhaust Pressure Type
④接管口径Takeovercaliber	08:PT1/4 10:PT3/8
⑤标准电压Standard voltage	DC12V, DC24V , AC24V 50/60Hz , AC110V 50/60Hz, AC220V 50/60Hz , AC380V 50/60Hz

规格

项目型号	4A410-15	4A420-15	4A430C-15	4A430E-15	4A430P-15
工作介质	经40微米滤网过滤的空气
动作方式	外部控制
位置数	五口二位		五口三位
有效截面积	50mm2(Cv=2.79)		30mm2(Cv=1.68)
接管口径	进气(Intake)＝出气(Outgassing)=排气(Exhaust)＝PT1/2
润滑	不需要
使用压力	0.15~0.8MPa(21~114Psi)
最大耐压力	1.2MPa(171Psi)
工作温度	-5~60℃(-23~140ㄈ)
最高动作频率	3次/秒
重量	590g	770g	770g	770g	770g

订购码Ordering Code

       4A                 　 4                 10            —                06
       ↑                  　↑                 ↑                                 ↑
       ①          　　   ②                ③                                  ④

①规格代号Specifications code	4A:五口二(三)位气控阀
②系列代号Series code	3:300系列　　4:400系列
③线圈及位数Coil and Median	10:单头双位置Single-head Double-position 20:双头双位置Double-head Double-position 30C:双头三位置封闭型Double-head Three-position Close Type 30E:双头三位置排气型Double-head Three-position Exhaust Type 30P:双头三位置压力型Double-head Three-positionExhaust Pressure Type
④接管口径Takeovercaliber	M5:M5，06:PT1/8 08:PT1/4 10:PT3/8

4V410-15 4V420-15 4V430C-15 4V430E-15 4V430P-15 相关产品展示

手动阀HV200-02/VH200-02/HV400-02 HV200-02/VH200-02/ HV-04 HV-03 HV-02
HV手转阀
Media:Air
Type:4 Port 2 Position or 4 Port 3 Position
Flow Control:Cv 1.67
Port Size:1/4 in. NPT
Minimum Pressure:0 psi
Maximum Pressure:116 psi
Minimum Temperature:23 F
Maximum Temperature:145 F
Installation:S

Colour on your demand.

HV200 Series: Small size valve body

HV400 Series:Big size valve body

...详细内容
电磁阀K4V210-08 K4V220-08 K4V230-08K4V210-08 K4V220-08 K4V230-08
4V210-06 4V220-06 4V230C-06 4V230E-06 4V230P-06 4V210-08 4V220-08 4V230C-08 4V230E-08 4V230P-08
4A210-06 4A220-06 4A230C-06 4A230E-06 4A230P-06 4A210-08 4A220-08 4A230C-08 4A230E-08 4A230P-08
Position and way NO. 5/2 way 5/3Five-way 5/2 way 5/3 way
Effective area 14mm2(CV=0.78) 12mm2(CV=0.67) 16mm2(CV=0.89) 12mm2(CV=0.67)
Model 3V210-06 3V220-06 3A210-06 3A220-06 3V210-08 3V220-08 3A210-08 3A220-08
Position and way NO. 3/2 way 3/2 way
Effective area 14mm2(CV=0.78) 16mm2(CV=0.89)
Port size Air inlet=Air outlet=Exhaust=G1/8″ Air inlet=Air outlet=G1/4″ Exhaust=G1/8″
Fluid 40 micron fi ltered air
Operation Inside pilot type
Operating pressure 0.15~0.8MPa
Max. proof pressure 1.2MPa
Temperature 5~50oC
Allowable voltage ±10% of rated voltage
Power consumption AAC: 4.5VA DC: 3W
Coil insulation & protection grade Class F.IP65
Electrical entry Lead wire or connector
Highest action frequency 5 cycle/second
Shortest excitation time 0.05 second

...详细内容
亚德客型5/2 通3/2板式电磁阀 4M210-08,4M310-10,4M410-15,4M220-08,4M320-10,4M420-15
4M100-400电磁阀
板式安装电磁阀两位五通两位三通电磁阀
...详细内容
DFL24-12 DFL23-12 DFL24-15 DFL23-15铝厂专用电磁阀两位五四电磁阀DFL24-12

dfl24-12直动式电磁阀使用说明

dfl直动式电磁阀说明，适用于:空气、水、油。流动方向：定向。安装位置：任意。主要特点：直动截止式密封，也可手动密封。可用于真空达133*10mpo，高寿命实现气动控制。工作压力：0.15-0.8mpa

环境温度：-5~50摄氏度

介质温度：-5~40摄氏度

有效截面积：10、20、40、60、110、190平方毫米

换向时间：≤0.04 ≤0.06 ≤0.10

换向频率：≥10 ≥8 ≥5

内泄露量：≤10 ≤25 ≤50

寿命：≥200 ≥350

使用产品须知：

1、使用前注意检查元件是否损坏，然后安装使用。

2、安装时，请注意气体流动方向及接管是否正确，电压是否符合要求。

3、注意防尘。

4、连接管路时，注意除清管接头、管子内的金属颗粒、粉尘及油污等。

...详细内容

以上是产品4V410-15 4V420-15 4V430C-15 4V430E-15 4V430P-15 （控制元件）的详细介绍，如果想要更多相关产品，请点击以下目录。
Category: 控制元件

收藏本页打印本页

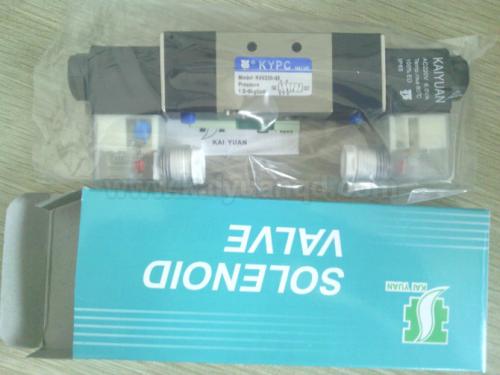

更多4V410-15 4V420-15 4V430C-15 4V430E-15 4V430P-15 图片展示:
