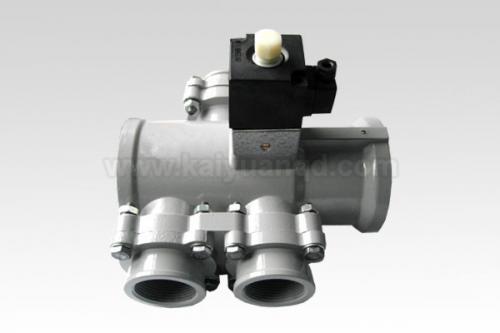

K23JD-25 K23JD-F32 K23JD-F40 K23JD-F50T 二位三通电磁阀 截止式换向阀
K23JD-25 K23JD-F32 K23JD-F40 K23JD-F50T » 二位三通电磁阀 截止式换向阀
点击放大

更多K23JD-25 K23JD-F32 K23JD-F40 K23JD-F50T图片展示:

二位三通电磁阀 截止式换向阀

K23JD-25 K23JD-F32 K23JD-F40 K23JD-F50T

马上询价

K23JD-25 K23JD-F32 K23JD-F40 K23JD-F50T 详细介绍

K23JD-15-M,K23JD-20-M,K23JD-25-M,K23JD-F32-M,K23JD-F40-M,K23JD-F50-M,电控换向阀1、电控换向阀


    二位三通电磁阀K23JD是一种端面密封的截止式换向阀，有常通式、常闭式两种结构形式。该阀滑动配合面少，对空气净化要求低，抗粉尘能力强。通径25mm以下为板式连接，32mm以上为法兰连接。该系列阀常用电压为AC220V、DC24V（订货时请标明）。

2、电控换向阀K23JD型号说明


K
23
J
D
-
※
※
※
-
※


⑴
⑵
⑶
⑷

⑸
⑹
⑺

⑻


⑴ 产品类别：
气动元件

⑵ 结构功能：
二位三通

⑶ 结构特征：
截止式

⑷ 控制方式：
电控

⑸ 连接方式：
F-法兰连接   不标注-板式连接

⑹ 公称通径：
6mm  8mm  10mm  15mm  20mm  25mm  32mm  40mm  50mm

⑺ 结构形式：
T-常通     不标注-常闭

⑻ 接口螺纹：
G-英制     M-公制















3、电控换向阀K23JD技术参数
（表一）

性能参数
K23JD-6T
K23JD-8T
K23JD-10T
K23JD-15T
K23JD-20T
K23JD-6
K23JD-8
K23JD-10
K23JD-15
K23JD-20
公称通径
6
8
10
15
20
工作压力范围MPa
0.2至0.8
最低控制压力MPa
0.3
介质温度℃
5～50
环境温度℃
5～50
泄漏量≤（cm3/min）
50
100
200
换向时间≤（S）
0.08
0.12
0.20
耐久性≥（万次）
150
最低工作频度（次/天）
1/30
订货举例：K23JD-6T  AC220V

（表二）

性能参数
K23JD-25T
K23JD-F32T
K23JD-F40T
K23JD-F50T
K23JD-25
K23JD-F32
K23JD-F40
K23JD-F50
公称通径
25
32
40
50
工作压力范围MPa
0.2至0.8
最低控制压力MPa
0.3
介质温度℃
5～50
环境温度℃
5～50
泄漏量≤（cm3/min）
200
300
400
换向时间≤（S）
0.20
0.30
0.40
