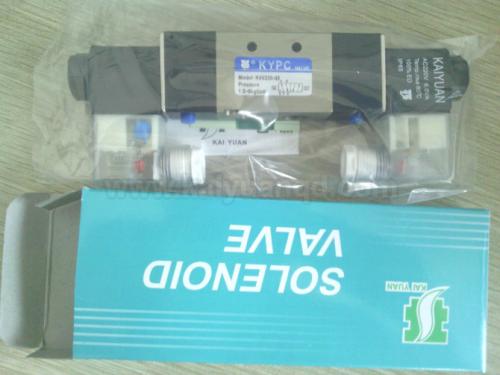

K4V210-06 K4V220-06 K4V230C-06 K4V230E-06 K4V230P-06

手动阀HV200-02/VH200-02/HV400-02

HV手转阀
Media:Air
Type:4 Port 2 Position or 4 Port 3 Position
Flow Control:Cv 1.67
Port Size:1/4 in. NPT
Minimum Pressure:0 psi
Maximum Pressure:116 psi
Minimum Temperature:23 F
Maximum Temperature:145 F
Installation:S

Colour on your demand.

HV200 Series: Small size valve body

HV400 Series:Big size valve body

电磁阀K4V210-08 K4V220-08 K4V230-08

4V210-06 4V220-06 4V230C-06 4V230E-06 4V230P-06 4V210-08 4V220-08 4V230C-08 4V230E-08 4V230P-08
4A210-06 4A220-06 4A230C-06 4A230E-06 4A230P-06 4A210-08 4A220-08 4A230C-08 4A230E-08 4A230P-08
Position and way NO. 5/2 way 5/3Five-way 5/2 way 5/3 way
Effective area 14mm2(CV=0.78) 12mm2(CV=0.67) 16mm2(CV=0.89) 12mm2(CV=0.67)
Model 3V210-06 3V220-06 3A210-06 3A220-06 3V210-08 3V220-08 3A210-08 3A220-08
Position and way NO. 3/2 way 3/2 way
Effective area 14mm2(CV=0.78) 16mm2(CV=0.89)
Port size Air inlet=Air outlet=Exhaust=G1/8″ Air inlet=Air outlet=G1/4″ Exhaust=G1/8″
Fluid 40 micron fi ltered air
Operation Inside pilot type
Operating pressure 0.15~0.8MPa
Max. proof pressure 1.2MPa
Temperature 5~50oC
Allowable voltage ±10% of rated voltage
Power consumption AAC: 4.5VA DC: 3W
Coil insulation & protection grade Class F.IP65
Electrical entry Lead wire or connector
Highest action frequency 5 cycle/second
Shortest excitation time 0.05 second

亚德客型5/2 通3/2板式电磁阀

4M100-400电磁阀
板式安装电磁阀 两位五通 两位三通电磁阀

DFL24-12 DFL23-12 DFL24-15 DFL23-15

dfl24-12直动式电磁阀使用说明

dfl直动式电磁阀说明，适用于:空气、水、油。流动方向：定向。安装位置：任意。主要特点：直动截止式密封，也可手动密封。可用于真空达133*10mpo，高寿命实现气动控制。工作压力：0.15-0.8mpa

环境温度：-5~50摄氏度

介质温度：-5~40摄氏度

有效截面积：10、20、40、60、110、190平方毫米

换向时间：≤0.04 ≤0.06 ≤0.10

换向频率：≥10 ≥8 ≥5

内泄露量：≤10 ≤25 ≤50

寿 命：≥200 ≥350

使用产品须知：

1、使用前注意检查元件是否损坏，然后安装使用。

2、安装时，请注意气体流动方向及接管是否正确，电压是否符合要求。

3、注意防尘。

4、连接管路时，注意除清管接头、管子内的金属颗粒、粉尘及油污等。
